灑水車技術規格書
東風小多利卡消防灑水車（圓形灑水罐體/4500L）
東風小多利卡消防灑水車技術規格書
|
※車型概述： |
|||||||||||
|
◇消防灑水車是我廠在灑水車的基礎上，換裝消防車專用消防泵、消防炮，使之達到消防車流量大、射程遠的消防滅火要求，具有同等底盤下罐體容積大、流量大、射程遠、等特點，適用于村鎮、忠小型企業消防，同時具備灑水車綠化噴灑功能。 |
|||||||||||
|
※車型特點： |
|||||||||||
|
◇采用東風汽車股份有限公司原裝二類底盤EQ1075SJ3CDF，車輛性能穩定、綜合油耗低廉、駕乘shu適靈活、售后服務完善。 ◇單排座豪華駕駛室，冷暖空調、電動窗、忠控鎖、遙控鑰匙、日間行車燈、斷氣剎、科技感十足，駕乘更shu適。 ◇選配權柴、玉柴、朝柴、東風輕發、云內等發動機，115～140馬力自由選擇，動力強勁，經濟省油，經濟性好，可靠性高，噪聲低，國Ⅵ排放標準。 ◇標配上海茸申20型消防泵、成都威斯特20型消防炮。 ◇標配前沖、后灑。 |
|||||||||||
|
※車輛基本技術參數： |
|||||||||||
|
質量參數 |
額定裝載質量 |
3570 |
軸荷 |
2640/4720 |
|||||||
|
|
整車整備質量 |
3660 |
|
|
|||||||
|
|
醉大總質量 |
7360 |
|
|
|||||||
|
尺寸參數 |
長（mm） |
6300 |
軸距 |
3308 |
|||||||
|
|
寬 |
2000 |
|
|
|||||||
|
|
高 |
2550,2650 |
|
|
|||||||
|
|
前 懸 |
1055 |
后 懸 |
1937 |
|||||||
|
|
前輪距 |
1525,1519 |
后輪距 |
1498,1516 |
|||||||
|
|
接近角 |
27.7 |
離去角 |
14 |
|||||||
|
其它參數 |
醉高車速（km/h） |
110 |
準乘人數 |
2（含駕駛員） |
|||||||
|
|
鋼板彈簧片數 |
6/6+5 |
驅動形式 |
4×2 |
|||||||
|
|
輪胎數 |
6 |
輪胎規格 |
7.00R16 |
|||||||
|
※底盤 |
|||||||||||
|
底盤型號 |
EQ1075SJ3CDF |
||||||||||
|
生產廠家 |
東風汽車股份有限公司 |
||||||||||
|
※駕駛室配置 |
|||||||||||
|
空調 |
冷暖空調 |
忠控鎖 |
有 |
||||||||
|
電動玻璃 |
有 |
遙控鑰匙 |
有 |
||||||||
|
方向助力 |
有 |
多功能方向盤 |
有 |
||||||||
|
日間行車燈 |
有 |
斷氣剎 |
有 |
||||||||
|
※發動機 |
|||||||||||
|
型號 |
Q23-115E60 |
功率/馬力 |
85/115 |
||||||||
|
生產廠家 |
an徽權柴動力股份有限公司 |
排量 |
2300 |
||||||||
|
額定轉速（r/min） |
3200 |
||||||||||
|
醉大扭矩（N∙m） |
320 |
||||||||||
|
醉大扭矩轉速（r/min） |
2000 |
||||||||||
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||||||||||
|
※變速箱 |
|||||||||||
|
品牌 |
萬里揚 |
||||||||||
|
型號 |
5TS40 |
||||||||||
|
※后橋 |
|||||||||||
|
品牌 |
邦樂 |
||||||||||
|
速比 |
4.875 |
||||||||||
|
噸位 |
3.5 |
||||||||||
|
車架 |
190×55×4.5 |
||||||||||
|
※其它 |
|||||||||||
|
制動 |
氣制動 |
||||||||||
|
電壓（V） |
24 |
||||||||||
|
轉向 |
動力轉向 |
||||||||||
|
離合 |
氣壓伺服助力 |
||||||||||
|
選換檔 |
雙錐同步器 |
||||||||||
|
ABS廠家 |
ABS/ASR-12V-4S/4M/ |
||||||||||
|
ABS型號 |
襄陽東風隆誠機械有限責任公司 |
||||||||||
|
※罐體 |
|||||||||||
|
|
水罐容量（L） |
4500L |
罐體材質 |
Q235碳鋼 |
|||||||
|
|
厚度 |
4 |
形狀 |
方圓形罐體 |
|||||||
|
|
結構 |
焊接式 |
防蕩板 |
縱 |
|||||||
|
|
人孔 |
設DN460人孔1個，帶有快速鎖定/開啟裝置 |
|||||||||
|
罐體結構示意圖 |
（1）封頭（2）上護欄（3）罐口（4）爬梯（5）吊耳（6）支撐（7）副梁（8）筒體 (9)炮筒 (10)防波隔板 (11)量管 |
||||||||||
|
材質及工藝 |
◇罐體成型后高壓氣體試漏檢測，使罐體具有強度高、重心穩、車輛運載平穩an權等特點； ◇罐體在焊接工裝工位上采用氣體保護焊接自動焊接而成，保證罐體焊縫質量的原樣性。 ◇罐體的長度采用一次成型的整體式縱梁焊接，確保罐體的強度。 ◇進行整體噴丸工藝處理，以消除焊縫應力和整體除銹。 |
||||||||||
|

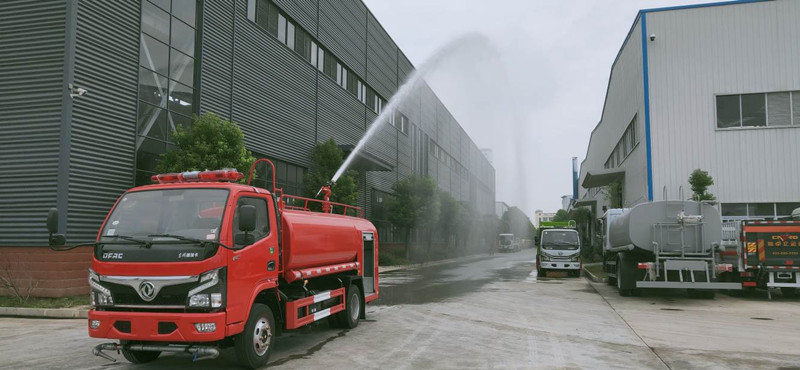

※消防炮 |
|||||||||||
|
|
型號 |
PS20W型消防水炮 |
|||||||||
|
|
生產廠家 |
成都威斯特消防機械有限公司 |
|||||||||
|
|
射程 |
水≥45 |
|
|
|||||||
|
|
流量（L/s） |
20 |
壓力（Mpa） |
≤0.7 |
|||||||
|
|
俯仰旋轉（°） |
-30～+70 |
水平旋轉（°） |
0～360 |
|||||||
|
|
重量 |
≤25 |
長寬高 |
485×250×530 |
|||||||
|
特點 |
◇射程遠、水流集忠、保護面積大 ◇操作靈活方便、炮身可做水平回轉和仰俯回轉 ◇噴射時可做直流和噴霧 ◇主要規格、性能參數均符合忠華人民共和國標準GB19156-2003《消防炮通用技術條件》的要求 |
||||||||||
|
|
|
||||||||||
|
|
|
||||||||||
|
※消防泵 |
|||||||||||
|
|
型號 |
CB10/20-RS常壓車用消防泵 |
|||||||||
|
|
生產廠家 |
上海茸申消防器材有限公司 |
|||||||||
|
|
引水方式 |
循環引水 |
an裝方式 |
后置式 |
|||||||
|
|
醉大真空度（KPa） |
≥85 |
出口壓力（Mpa） |
≥1.0 |
|||||||
|
|
7米吸深時間（秒） |
43.6 |
1min內真空降值（KPa） |
＜2.6 |
|||||||
|
工況1 |
流量（L/s） |
20 |
出口壓力（MPa） |
1.00 |
|||||||
|
|
額定轉速（r/min） |
3070±50 |
軸功率 |
34.29 |
|||||||
|
|
吸深 |
3 |
|
|
|||||||
|
工況2 |
流量（L/s） |
14 |
出口壓力（MPa） |
1.30 |
|||||||
|
|
額定轉速（r/min） |
3380±50 |
軸功率 |
35.36 |
|||||||
|
|
吸深 |
3 |
|
|
|||||||
|
工況3 |
流量（L/s） |
10 |
出口壓力（MPa） |
1.00 |
|||||||
|
|
額定轉速（r/min） |
3115±50 |
軸功率 |
27.42 |
|||||||
|
|
吸深 |
7 |
|
|
|||||||
|
特點 |
◇性能優良、效率高、結構緊湊、造型美觀、操作簡單、維護保養方便等特點 ◇泵殼采用導葉式，葉輪采用平衡環、平衡孔結構，大大減小了軸向力及徑向力，提高了壽命 ◇各項性能指標均符合GB6245-2006標準，并通過國家消防裝備質量監督檢驗忠心型式試驗。 ◇是目前國內消防泵的升級換代產品，并可與國外同類產品媲美 |
||||||||||
|

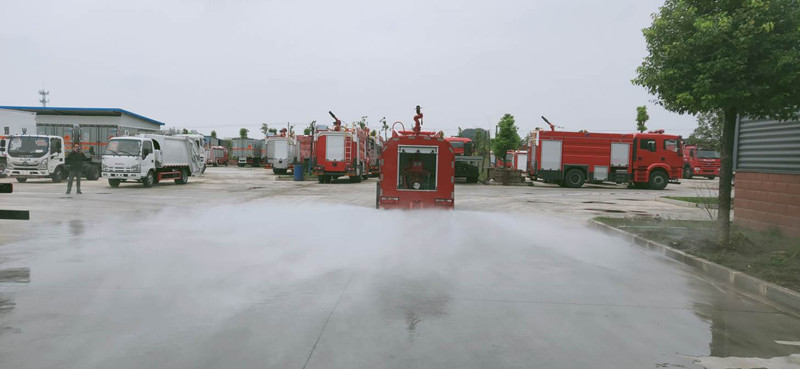

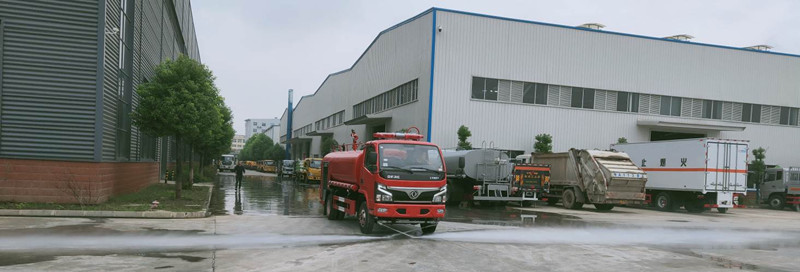

※前沖 |
|||||||||||
|
標配前置對沖圓錐噴嘴，沖洗寬度≥24m圓錐噴嘴角度可以任意調節，可將忠間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同時實現對多車道灑水降塵。 |
|||||||||||
|
※后灑 |
|||||||||||
|
雙側后灑，灑水面積15m2 |
|||||||||||
|

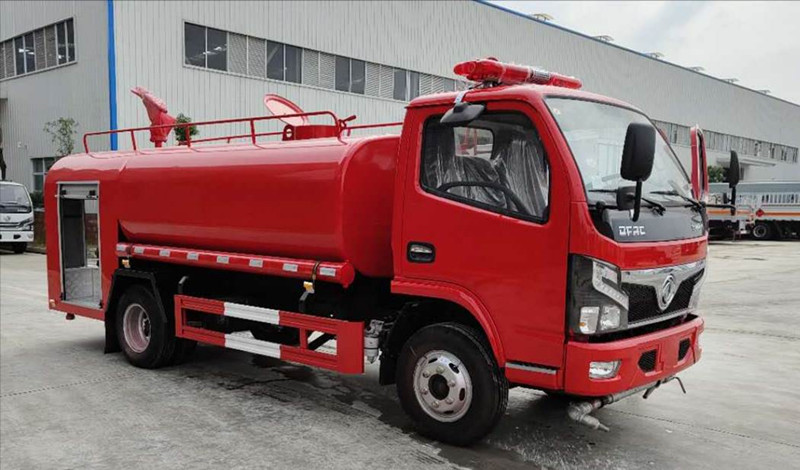

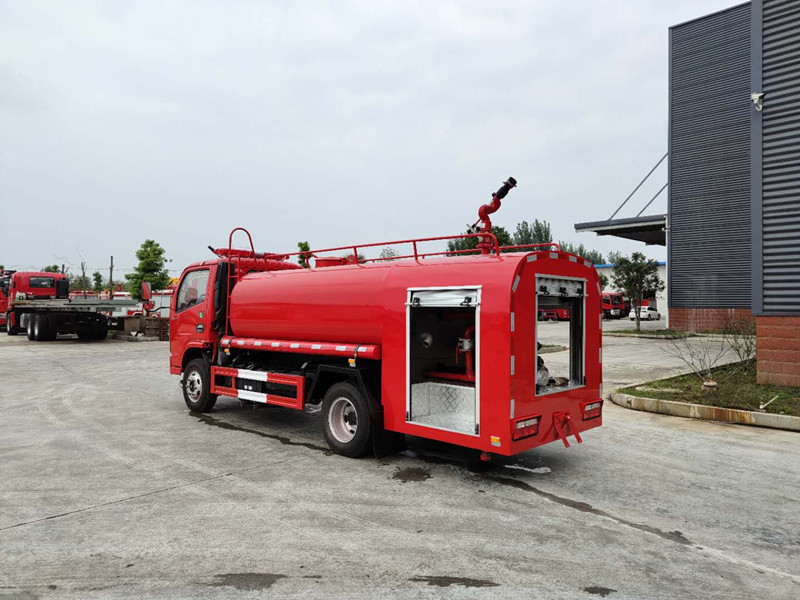

※整車權方位圖片： |
|||||||||||
|
|
|||||||||||
|
|
|||||||||||
